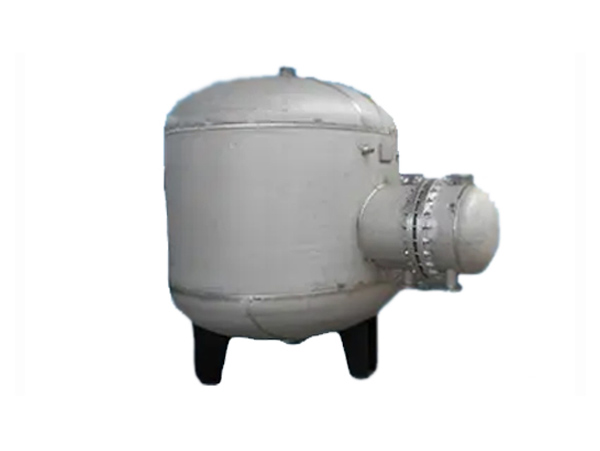

立式熱交換器由罐體、換熱管束、管箱、進水管、出水管組成。其特點是，管箱內的分程隔板分為六個往返工藝的換熱管束；換熱管束側下方設置擋流板，導流板側面設置，阻流板上方設置。

熱交換器的使用要求：

1.安裝時，設備與設備為700mm，設備與墻體的凈距離為1000mm。

2.為保證設備運行安全，熱交換器頂部需要安裝安全閥，開啟壓力應為熱水系統工作壓力的1.05倍，不得大于換熱器本體的設計壓力。

3.為脹水箱或壓力膨脹罐應與熱交換器連接，以防止安全閥失效。

4.為保證供水質量，及時清除外殼下沉積的污垢，熱交換器應每周打開排污閥1~2次。

5.每年定期對換熱管進行除垢，步驟如下:①清理殼體內的水；②關閉進出口；③打開進氣閥和冷凝水閥的排水管內的水，然后關閉冷凝水閥。進氣閥突然關閉約5-6分鐘，打開冷水閥和底部排污閥，使換熱盤管突然冷卻，排出脫落的水垢，連續3~4次排出，設備繼續投入運行。

6.為熱水的溫度應控制在50-60℃之間，以延緩結垢，減少維護工作量。

7.熱交換器應定期檢查，每年至少檢查一次，每三年至少檢查一次，每六年至少檢查一次。
